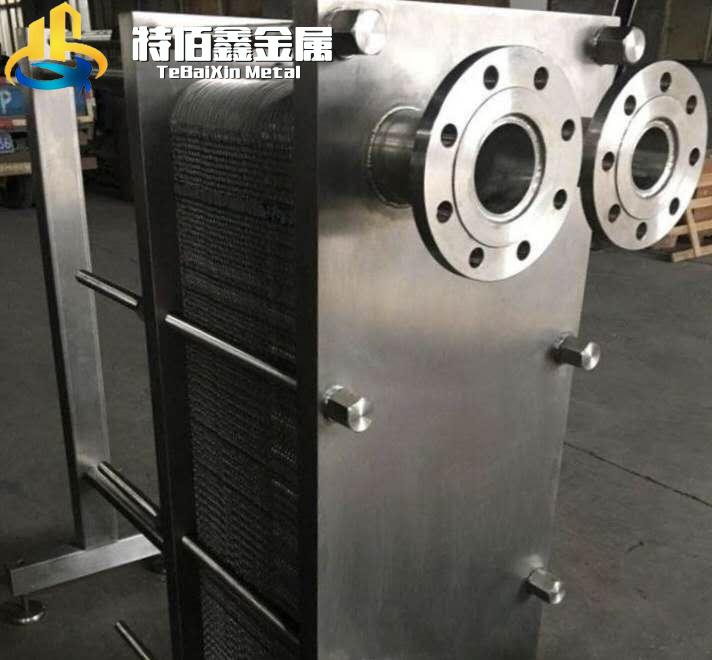

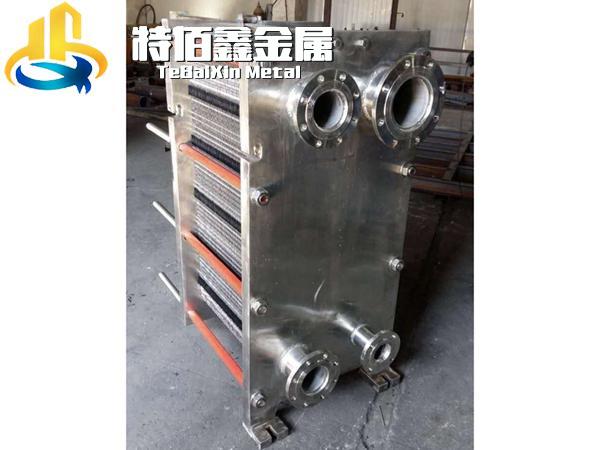

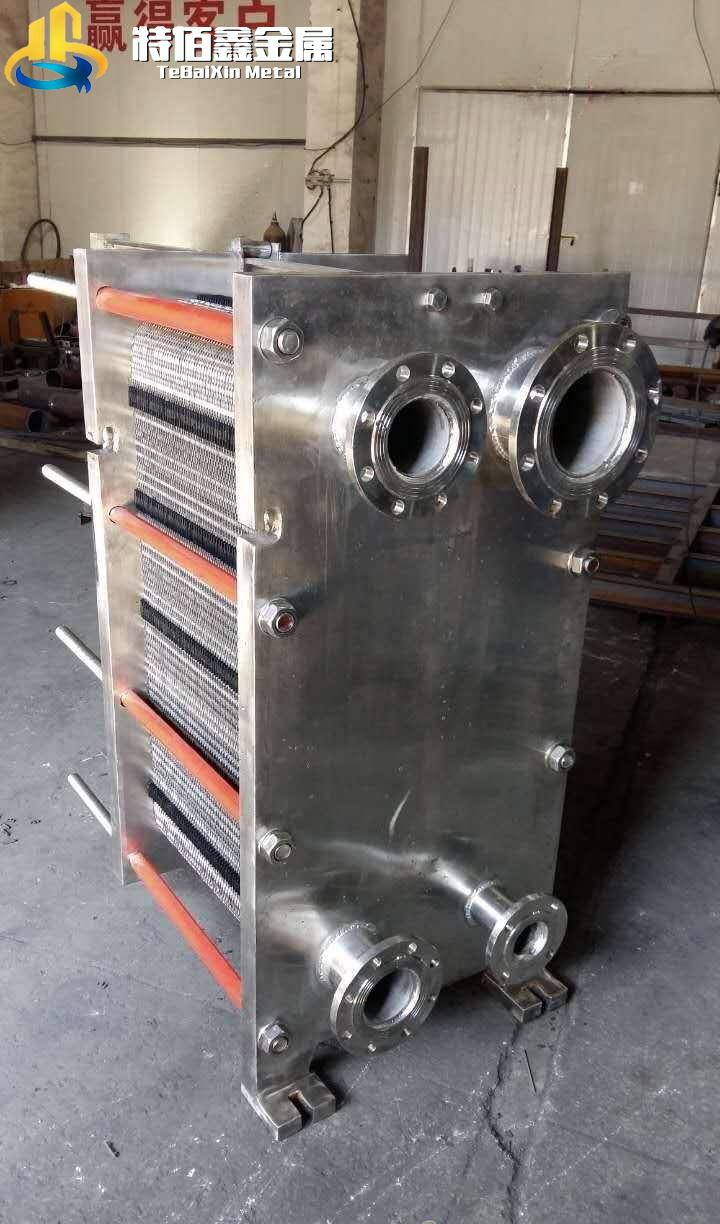

钛板式热交换器是由一组波纹金属钛板组成，板上有四个角孔，供传热的两种液体通过并进行热交换的换热设备。按结构形式分为：可拆卸式和钎焊式。可拆式钛板式换热器是由许多换热板片(冲压有波纹槽的金属钛薄板)，按一定间隔四周通过密封垫片密封,并用夹紧螺柱压紧而成，其角上的孔构成了连续的通道，介质从入口进入通道,并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体，分别进入各自通道，由板片隔开，一般情况下，两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热介质温度降低被冷却，冷介质温度升高得到加热的目的。流体的流量，物理性质，压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。

钛板式换热器的特点（主要是钛板式换热器与钛管壳式换热器的比较）

优点：a.传热系数高 由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。b.对数平均温差大，末端温差小 在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃。c.占地面积小 板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。e.重量轻 板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。f.价格低 采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。g.制作方便 板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。h.容易清洗 框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。i.热损失小 板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。而管壳式换热器热损失大，需要隔热层。j.容量较小 是管壳式换热器的10%~20%。k.单位长度的压力损失大 由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。l.不易结垢，由于内部充分湍动，所以不易结垢，其结垢系数仅为管壳式换热器的1/3~1/10。

缺点：a.易堵塞 由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。b.密封性较差，易漏泄。需常更换垫圈，较麻烦。c.使用压力受一定限制，一般不超过1MPa。d.使用温度受垫圈材料耐温性能的限制。e.流道小，不适宜于气一气换热或蒸汽冷凝。f.易堵塞，不适用于含悬浮物的流体。g.流阻较管壳式为大。

3.板式应用场合 a.制冷：用作冷凝器和蒸发器。b.暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。c.化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。d.冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。e.机械工业：各种淬火液冷却，减速器润滑油冷却等。f.电力工业：高压变压器油冷却，发电机轴承油冷却等。g.造纸工业：漂白工艺热回收，加热洗浆液等。h.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。i.食品工业：果汁灭菌冷却，动植物油加热冷却等。j.油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。k.集中供热：热电厂废热区域供暖，加热洗澡用水。l.其他：石油、医药、船舶、海水淡化、地热利用。

4.钛板式换热器的整体结构 钛板式换热器是由冲压成形的凹凸钛板组成，通常用模具将工业纯钛等材料的薄板进行压制成槽型或波纹型，由此增加冷热流体的接触面积，同时增大板片的刚度,防止板片受压变形。每个板片的四角各开有一孔，作为介质的通道口，板片四周以及孔的周围压有密封垫片槽,并根据需要在孔的周槽中放置有垫片,起到允许流体或阻止流体进入板面之间通道的作用。基础结构是将数个板片按照换热要求依次排列在支架上,并用固定压紧板和活动压紧板由压紧螺杆压紧,在相邻的板片间就形成了流体通道,借助板片四角的孔口与垫片两侧的通道进行传热。板片的数目可根据需要增减。

钛板式换热器主要材质有钛及钛钯合金。换热板片的波纹形式有:人字形波纹水平波纹，竖直波纹，斜波纹等。我国生产的板式换热器的板片结构形式,绝大多数是以人字形波纹为主,人字形波纹属于典型的网状流动板型结构,包括横向人字形波纹和纵向人字形波纹。其特点是在板间构成的流体通道中,错列地布满了触点,流体在这些触点间环绕流动形成螺旋形的前进轨道,从而产生强烈的扰动，增强了流体的湍流程度。横向人字形波纹板片具有流体顺畅,流动阻力很小,压力降低等特点。但其换热系数也要比纵向人字形波纹的板片稍低一些,因此比较适用于低流速、高粘度、流量比较大的场合。食品工业中用于制盐，乳品，酱油，醋的杀菌、冷却，动植物油加热、冷却，啤酒生产中啤酒、麦芽汁的加热冷却，制糖，明胶浓缩，杀菌、冷却，制造谷氨酸钠等的换热版类型多此类型。

钛板式换热器是一种具有传热效率高、结构紧凑、占地面积小，易于安装得优点，并且可根据不同的工艺要求，非常方便地组合成任意流量形式，因而钛换热器被广泛应用石油、化工、冶金、机械、轻工、食品、医药、电力、涂装、供热等工业领域，近年来在微电子行业的冷却水、纯水和超纯水系统中也被广泛采用。
